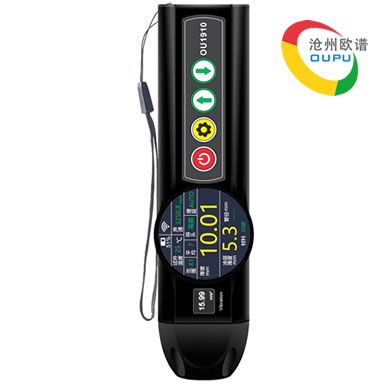

OU1910多功能电磁超声测厚仪

产品描述:OU1910多功能电磁超声测厚仪是一款笔式超小型、无需声耦合剂、非接触式厚度测量的仪器,可实现金属或导磁性材料的厚度测量,同时又能对磁性工件外面的涂镀层厚度进行测量。在仪器吸附在工件上时,能够测量工件的振动情况。
服务热线:0317-3038768
立即咨询

一、产品简介

OU1910多功能电磁超声测厚仪是一款笔式超小型、无需声耦合剂、非接触式厚度测量的仪器,可实现金属或导磁性材料的厚度测量,同时又能对磁性工件外面的涂镀层厚度进行测量。在仪器吸附在工件上时,能够测量工件的振动情况。

二、产品特点

体积小,携带方便;
对工件表面要求不高,对粗糙表面无需打磨处理,可实现非接触式测量;
对涂层不敏感,可实现含涂层工件的厚度测量;
无需声耦合剂,可实现高温工件的厚度测量,可进行温度补偿;
1.3寸高清IPS圆形液晶屏显示,360°无死角;
0.42寸OLED屏,高亮度显示加速度;
电磁超声测厚仪、涂层测厚、振动分析三位一体;
仪器由主机和手机组成,主机和手机通过Wifi无线链接;
仪器采用电磁超声原理,检查过程不需要打磨工件表面,不需要耦合剂;
探头和主机为一体机,探头可更换;

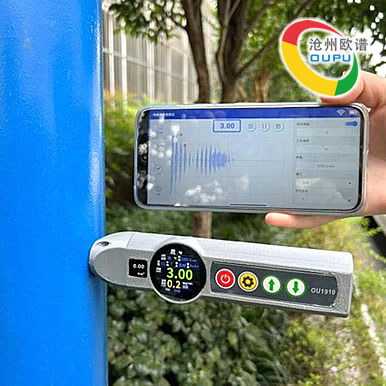

连接手机、平板电脑后有A扫描、B扫描两种功能;
可配置探头类型:探头(≤80℃、短时测量)、高温探头(≤800℃、短时测量);
可配置高温手柄:短手柄(满足最高350℃检查要求、短时测量)、长手柄(满足最高800℃检查要求、短时测量);

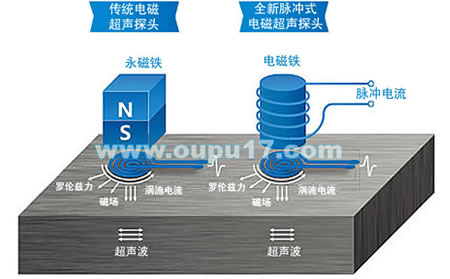

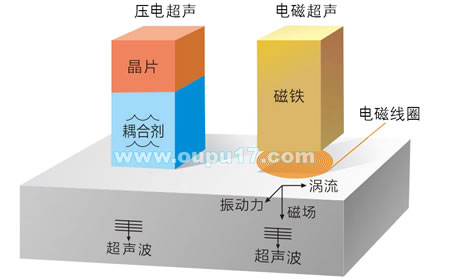

三、工作原理




四、技术参数

测量范围
1.5-240mm (测量范围由材料而定)
测量精度
工件厚度≤10mm 时,误差±0.05mm;
 厚度>10mm 时,误差±(0.01+H/200)mm(H 为工件厚度值)
声速范围
1000-9999m/s
分辨力
0.01mm
最小曲率范围
6mm
接收增益范围
oupu≤100dB
波形显示
正半波、负半波、全波、射频波、包络波
声波类型
剪切波oupu(横波)
励磁方式
永磁铁,Br 小于13kGs
波形显示
全波、半波、射频波(软件中可快速调节)
最大提离
9mm
操作换能器和倾斜角度
±25 度
高温探头工作温度范围
低碳钢(或其它铁磁性钢):-150 ~ +800℃,
奥氏体不锈钢(或其它非铁磁性材料):-150 ~ +250℃
常温探头
≤150℃、4MHz,主要用于检测细晶材料,如低碳钢、铝等
高温声速补偿
自动补偿
涂层厚大测量范围
6mm
振动测量范围
0-156m/s2
供电
内置锂电池,工作时间4-5小时
低功耗模式
支持Gecko模式,待机时间可达20小时以上
主机贮藏温度范围
0 ~ +40℃
主机正常工作温度范围
-10 ~+50℃
笔式主机尺寸
170×40×35mm
主机重量
250g(配常温探头)


五、标准配置

序号
名称
数量
1
主机
1
2
常温探头
1
3
铁基试块
1
4
铝基试块
1
5
充电数据线
1
6
充电插头
1
7
仪器箱
1
8
随机资料
1


六、可选配置

序号
名称
数量
1
高温探头
1
2
手机
1
3
PAD
1
4
腕表
1
5
小管径探头
1
